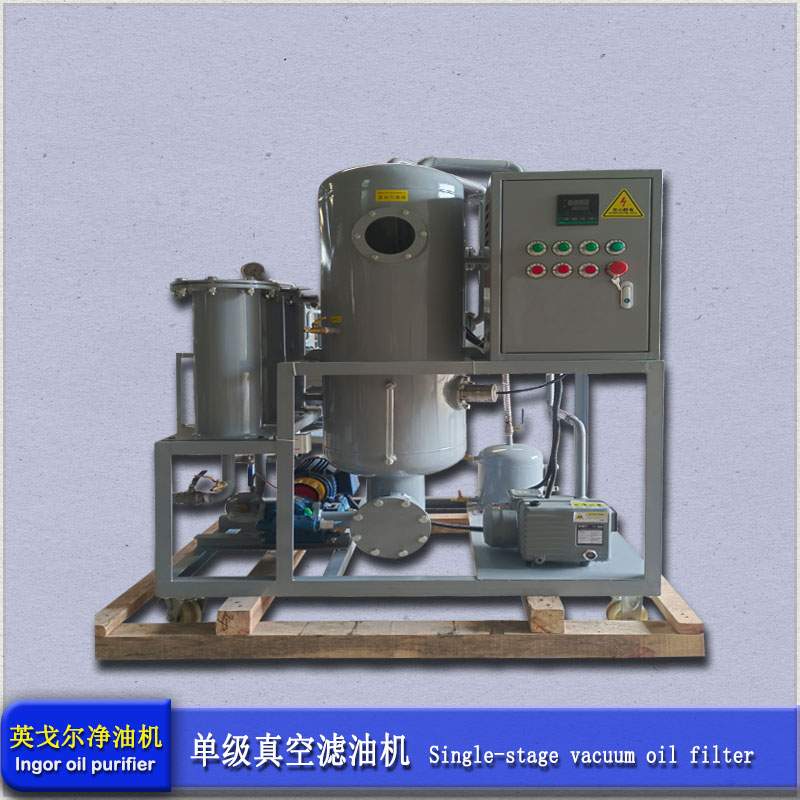

设备用途：真空滤油机是一种专门设计用于净化各种油品的设备，尤其适用于油浸式变压器、电流电压互感器、高压少油断路器等电力设备中的绝缘油处理。能快速脱除油液中的水分、杂质及挥发物（如氨气）等有害成分,提高油液品质,恢复其使用性能。工作原理1.预过滤：油液首先通过一个初级过滤装置（如粗滤网），去除较大颗粒的杂质。2.加热：加热系统将油液加热到适宜的温度（通常在40～60℃之间），以提高油中水分和气体的蒸发速率。3.真空分离：在高真空环境下，油液被送入真空分离器。在此过程中，油液被雾化成细小的油滴，加速水分和气体的分离。水蒸气和有害气体在真空条件下迅速上升，被真空泵抽出，并通过冷凝器冷却，凝结成水后排出。这一过程有效去除了油中的水分和气体。4.精细过滤：经过真空分离的油液进一步通过精滤器，该装置内装有滤油纸或滤芯等精密过滤介质，能拦截微小颗粒杂质，确保净化后的油品达到所需的清洁度标准。5.自动控制与监测：现代真空滤油机通常配备自动控制系统，可实时监控油温和压力等参数，并具有联锁保护功能，确保设备安全、稳定、在线无人值守运行设备特点：● 滤除杂质能力强，大面积、深层次的精密滤材可除去油中的细微颗粒，同时配备永磁过滤器以滤除铁性杂质。● 独特的脱气、脱水系统，采用立体蒸发技术，多层次油水分离技术，迅速分离油中的水分和气体。● 加热系统采用*优化的管路设计，确保加热均匀，油温稳定。● 自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力保护系统以及精良的配置，保证设备高性能运行。● 精密的过滤系统，多级过滤逐级加密，纳污量大，能有效去除油中机械杂质，并配置滤芯污染度自动检测功能。● 本机人性化设计，低噪音，操作容易，维护间隔长，低能耗节省运行成本。● 在线滤油，可无人运行，运行状态由指示灯显示。● 设有滤芯更换指示，滤芯饱和停机装置。● 设有漏电，过负荷停机装置，保护电机。● 设有相序、缺相保护功能，突然停机安全控制。● 现代化设计：本机净油工艺设计先进，与液压油箱(油站)工艺连接可匹配在线处理也可离线处理，自动化程度高，可实现无人值守运行。设备结构紧凑，移动灵活方便。 ● 综合性能好：本机具有低噪音，操作简便，维护间隔长，低能耗，运行成本小，滤油效率高等优点。可选模式：● 根据用户的需求可选配PLC智能控制，触摸屏操作，并设动态显示。● 进口部件（如：电机、油泵组、真空泵组、过滤元件、电气部件等）。（选配） ● 选配在线式水份检测仪、颗粒检测仪、流量计。● 整机结构可制作成移动式、固定式、拖车式(半轴或双轴)、可制作成全封闭式、遮檐式、帆布棚、敞开式。
技术参数:项目参数名称单位ZJB-20ZJB-30ZJB-50ZJB-100ZJB-150ZJB-200ZJB-300
设备
技
术
指
标流量L/H120018003000600090001200018000工作真空度MPa-0.08 — -0.098工作压力MPa≤0.5恒温控制范围℃20 — 80电源V/Hz380V/50Hz(或根据用户需要)工作噪声dB(A)≤78总功率kW2727354596126190进出口管径mm25253240505065设备重量Kg4004505507008009001200
外形尺寸长
mm1150115012501650175017501800宽90090011501450155015501700高1600160017501850220022002250
